Cửa tự động Automatic door » Chi tiết sản phẩm
Mã sản phẩm :  Automatic door H.W



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_0A.jpg



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_1B1.jpg

Công nghệ của Hanowindow® góp phần tạo dựng sự bền vững giá trị cuộc sống



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_55_2989_1A1.jpg



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_1C.jpg

Với dòng sản phẩm Cửa tự động - Automatic door Hanowindow®,

chúng tôi tự hào là những người đi tiên phong về kỹ thuật & giải pháp..



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_1A.jpg

Sản phẩm cửa tự động của Hanowindow® Automatic door được thiết kế và sản xuất với độ chính xác cao về cơ khí kết hợp sự ổn định của phần mềm tự động hóa giúp cho hệ thống cửa tự động luôn vận hành ổn đình và êm ái, đáng tin cậy..

Sản phẩm vượt qua một quá trình test với hơn 1 triệu lần chạy và đạt các chứng chỉ chất lượng sản phẩm EURO ISO 9001 - 9002





http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_1D.jpg





  I. Hệ cửa tự động trượt thẳng 02 hoặc 03, 04 cánh:




http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_2C.jpg

Khách hàng có thể yêu cầu trang bị hệ tự nhận dạng người đi xe lăn (khuyết tật)



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_2B.jpg

Nguyên lý vận hành của Hệ mắt quan sát (Sensor) Hanowindow®

Automatic Door quét trên lối đi - Cảnh báo khu cửa & vách kính cố định

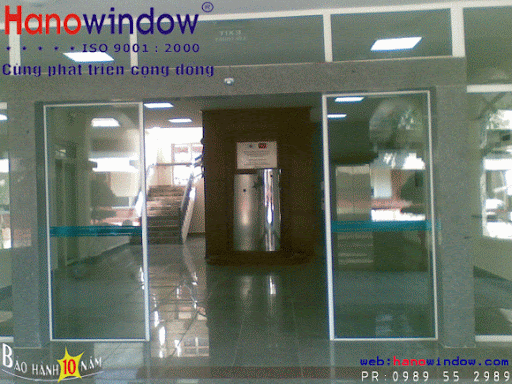

Hệ cửa trượt tự động 02 cánh Hanowindow® Automatic Door Glass Tempered

Hệ cửa trượt tự động 02 cánh Hanowindow® Automatic Door Glass Tempered







https://lh6.googleusercontent.com/-t6wssQYgfO0/TfJBvaC-MAI/AAAAAAAAJOg/8GvYnkqtLS4/HANOWINDOW%252520AUTOMATIC%252520DOOR%252520-%252520C%2525E1%2525BB%2525ACA%252520T%2525E1%2525BB%2525B0%252520%2525C4%252590%2525E1%2525BB%252598NG%252520H%2525C3%252580%252520N%2525E1%2525BB%252598I%252520-%2525200982%25252088%2525201080%2525207%252520A.gif

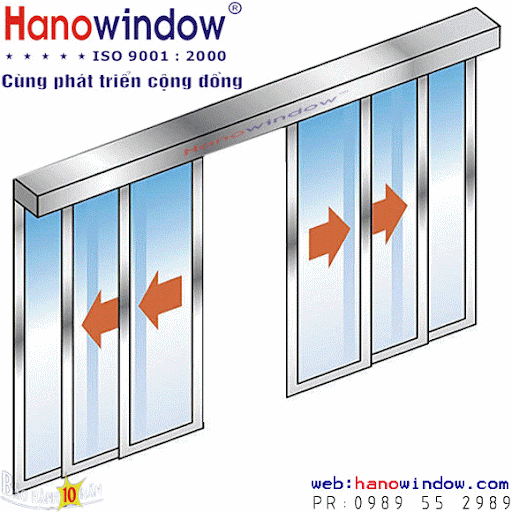

Hệ cửa trượt 04 cánh















   II. Hệ cửa tự động trượt theo dạng vòm cong 02 hoặc 04 cánh:



http://hanowindow.com/images/UploadPic/SAN%20PHAM/Automatic%20Door/HANOWINDOW_AUTOMATIC_DOOR_C%E1%BB%ACA_T%E1%BB%B0_%C4%90%E1%BB%98NG_H%C3%80_N%E1%BB%98I_0982_88_1080_2D1.jpg





https://lh5.googleusercontent.com/-psj8e6tLbjU/TfJBGL4OEDI/AAAAAAAAJNY/DZyZ3eMn5Ag/s720/HANOWINDOW%252520AUTOMATIC%252520DOOR%252520-%252520C%2525E1%2525BB%2525ACA%252520T%2525E1%2525BB%2525B0%252520%2525C4%252590%2525E1%2525BB%252598NG%252520H%2525C3%252580%252520N%2525E1%2525BB%252598I%252520-%2525200982%25252033%2525208989%2525207%252520A.gif

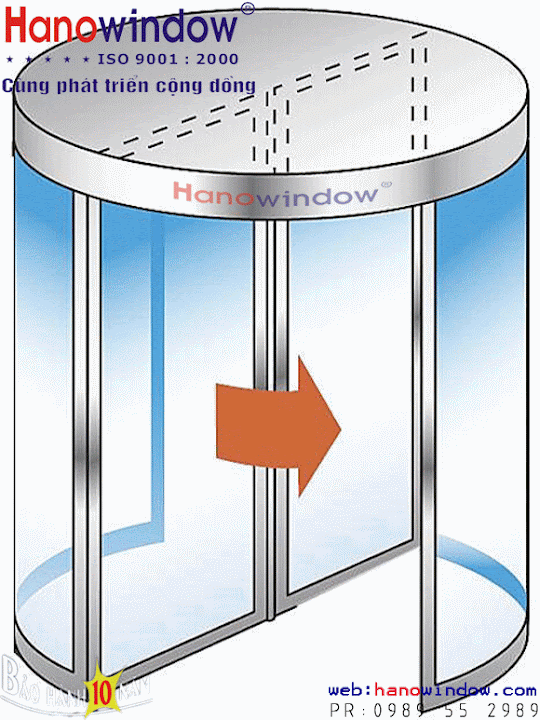

Ray cửa trượt tự động, dạng vòm cong Hanowindow® Automatic door



Hệ cửa trượt tự động, dạng vòm cong Hanowindow® Automatic door



  III. Hệ cửa tự động mở quay 02, 03 hoặc 04 cánh:



Hệ cửa tự động mở quay 02, 03 hoặc 04 cánh Hanowindow® Automatic door
















MỘT SỐ ƯU ĐIỂM VƯỢT TRỘI CỦA CỬA TỰ ĐỘNG  GMD - HANOWINDOW®

Automatic Sliding Door



1. MOTƠ : (DC Brushless Motor – Made in Germand ) Được thiết kế và sản xuất tại CHLB Đức, đây là loại mô tơ điện một chiều không sử dụng chổi than cho phép cửa hoạt động với tần suất cao mà không bị nóng, tỏa nhiệt..

Với moment xoắn lớn cộng với hệ thống gá được chế tạo đặc biệt giúp cho sự vận hành của cửa hết sức nhẹ nhàng không bị rung. Tải trọng tối đa cho 02 cánh cửa lên tới 250 kg hoặc 150 kg cho cửa 1 cánh.



 https://lh5.googleusercontent.com/-ohNSI_MONCU/TfJBKO0aqxI/AAAAAAAAJNk/KTSNh2rYosM/HANOWINDOW%252520AUTOMATIC%252520DOOR%252520-%252520C%2525E1%2525BB%2525ACA%252520T%2525E1%2525BB%2525B0%252520%2525C4%252590%2525E1%2525BB%252598NG%252520H%2525C3%252580%252520N%2525E1%2525BB%252598I%252520-%2525200982%25252033%2525208989%25252011%252520A.gif

2. BỘ ĐIỀU KHIỂN (MICOM Controller) Sử dụng Micro computer 8 Bit, lập trình hệ thống cho phép đảm bảo nhiều chức năng đóng - mở, có thể kết hợp với các thiết bị khác như đầu đọc thẻ, khoá điện, sensor an toàn đảm bảo độ an toàn và an ninh cao.

Trong khi cửa đang mở hoặc đóng, nếu gặp chướng ngại vật cửa sẽ dừng lại đổi chiều và sau đó sẽ từ từ đóng lại hoặc mở ra. Nếu sau 3 lần gặp vật cản, cửa sẽ giữ nguyên ở vị trí mở và sẽ hoạt động trở lại khi có tín hiệu từ mắt thần (sensor).

3. MẮT CẢM BIẾN HỒNG NGOẠI (SENSOR): Toàn bộ Hệ cửa tự động Hanowindow GMD đều sử dụng mắt cảm biến (sensor) HORTON (Made in Japan) và mắt cảm biến hồng ngoại (sensor) của Thụy Điển, Bỉ, cho phép cửa có tầm quét xa, nhạy và liên tục.



4. HỘP KỸ THUẬT (RAIL BASE): Được chế tạo từ hợp kim nhôm với độ cứng cao giúp cho khung cửa chắc khoẻ và đặc biệt không bị mài mòn trong quá trình sử dụng.

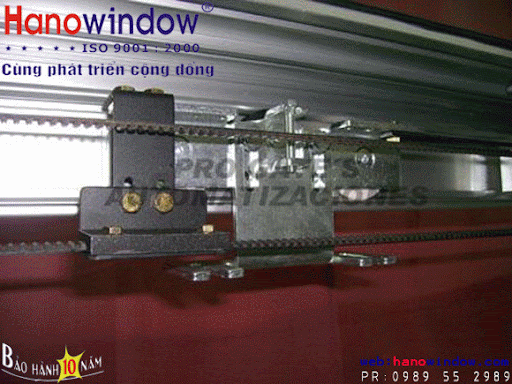

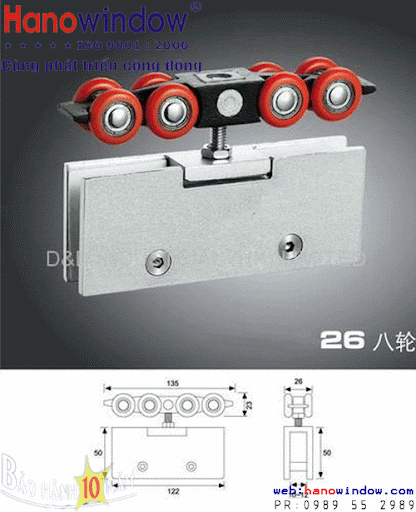

Bộ điều khiển trung tâm và ray, tai treo cửa tự động Hanowindow GMD







  Thông số kỹ thuật cửa trượt tự động GMD - HANOWINDOW®

Nội dung

Cửa đơn

Cửa đôi

Model

GDM

Kiểu lắp

Gá bề mặt

Tải trọng

150Kg X 1

125Kg X 2

Lực mở bằng tay

< 3Kg

< 3Kg

Tốc độ đóng mở (mm/s)

100mm~ 450mm(10 cấp tốc độ)

200mm ~ 550mm (10 cấp tốc độ)

Công suất mô tơ

DC Brushless motor 45W - 100W

Bộ điều khiển

Bộ điều khiển Micom

Hệ thống truyền động

Mô tơ và curoa răng cưa M8 x 14

Các chức năng an toàn

Trang bị cơ cấu tự đảo chiều . Tự động điều chỉnh hành trình đóng mở khi gặp vật cản

Nguồn điện cấp

AC 180V đến 250V, 50 ~ 60Hz

Nhiệt độ môi trường

Từ – 200C đến 50 0C



 Sơ đồ mạch điện của Bộ điều khiển hệ cửa tự động Hanowindow® GMD



Sơ đồ mạch điện của Bộ điều khiển hệ cửa tự động Hanowindow® GMD







Xã hội hiện đại, nhu cầu đa dạng và đòi hỏi về sự tiện nghi của cuộc sống không ngừng được nâng lên, đứng trước sự phát triển của nhu cầu đó, Hanowindow® đã Phát triển khoa học, thích nghi điều kiện, đáp ứng nhu cầu!



Tiêu chuẩn chung của hệ cửa tự động Hanowindow® GMD



https://lh5.googleusercontent.com/-QCR5aS73eEc/TfeFkIkR1pI/AAAAAAAAJ4Y/2wd54fIweXI/HANOWINDOW%252520AUTOMATIC%252520DOOR%252520-%252520C%2525E1%2525BB%2525ACA%252520T%2525E1%2525BB%2525B0%252520%2525C4%252590%2525E1%2525BB%252598NG%252520H%2525C3%252580%252520N%2525E1%2525BB%252598I%252520-%2525200982%25252033%2525208989%25252010%252520A.gif

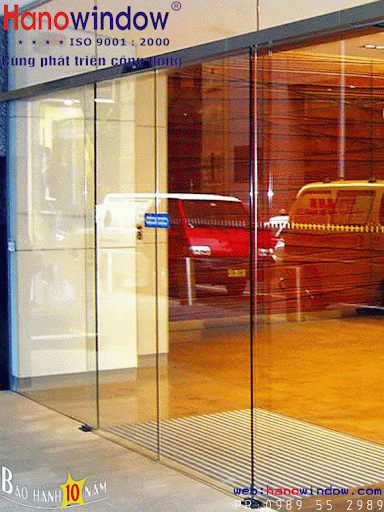

Hệ cửa tự động Hanowindow® GMD




Lượt xem : 46536

File đính kèm :  Tải về máy
